CQW-MRBはコネクタこそ miniBなものの
miniBの普通の結線では 充電"しか"してくれません。
しかって言っても充電すればいいんじゃね? とお思いになるかもしれませんが
しかということは 充電しながら使用すると バッテリーが減ってゆきます。
充電電流は大体400mAhなので
内蔵バッテリが満タンだった場合 3hぐらいで尽きるでしょう。
「じゃあ付属の充電器も持ち歩けばいいじゃん」とお思いになるでしょう
しかし 人間 持ち歩いた先ごとに 充電するものがほしいものなのです
メーカー純正以外のものを使うことになるのでぶっ壊れても泣かないこと
やってること自体は簡単なことですが 極性を間違えて作成したり
USBホスト対応のデバイスに間違えて作成したものを差し込むと何が起きるかわかりません。
おもむろに 市販の二股ケーブルをばらします
赤 VCC
白 Data -
緑 Data +
黒 Gnd なので
赤の電線のたんしから
あいてるコネクタ（4番ピンへ）へブリッジ
（このおき方だと右から１）
とおもったら
4番ピンのコネクタがついてなかった
しかたがないのでこのぐらいの値段で
売ってるminiBのコネクタを入手し
同じ向きにおいて
1と4に赤
2・3をぶったぎり
5に黒を接続

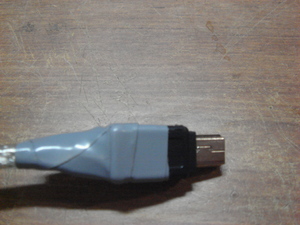

カバーつけて完成
これは
カバーがいまいちしっくりこなかったので
テープ巻いてます。

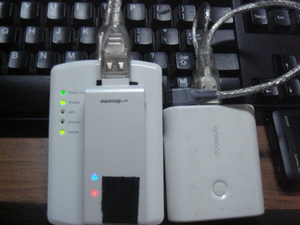

作成したものでもばぶーの2ポートから供給してやれば
なんかそれっぽい動きをします
↓結果↓
追記
検証結果はこちら
2chスレで「UCC-05MW」が使えるとかありますが
ガセなのでお気をつけて・・・
UCC-05MWは2番と4番が２００Kオームでブリッジされてるらしいので
ばらして 結線かえれるならば問題ないかとは思いますが
